غلاف های پلاسما و لایه های دوتایی

۲ 436
DL-diagram

saturn_aurora_534x450

رنگ سرخ شفق زحل ویژگی پلاسما هیدروژن یونیزه شده می باشد .  که در زحل به وسیله ی تعادل رشته های بیرکلند و جریان ذرات باردار بین سیاره ای و تعاملات بادهای خورشیدی با میدان مغناطیسی این سیاره و نواحی قطبهای آن ساخته شده است.لایه های دوگانه با جریانهای رشته ای و جریانهای سطحی همراه میشوند و میدان مغناطیسی آنها به یونها و الکترونها شتاب می دهد. اعتبار تصویر: ویکی پدیا J.Trauger (JPL),  ناسا، تلسکوپ فضایی هابل

۱٫۵- پتانسیل و دمای پلاسما

مشاهده کردیم که دما معیاری برای اندازه گیری انرژی حرارتی ذرات یک ماده است .به طور خاصتر دما معیار اندازه گیری انرژی جنبشی درحرکات حرارتی تصادفی ذرات است.

یک الکترون (به طور تقریبی)فقط  ۱۸۴۰/۱از جرم یک پروتون جرم دارد، ،پس الکترونها سرعتهای خیلی بیشتری نسبت به یونها در دمای یکسان خواهند داشت. زیرا انرژی جنبشی با جرم ذره و مجذور سرعت آن متناسب است.  K.E. = 1/2 mv²از این رو نسبت سرعت با معکوس جذر جرم ذرات، در دمای یکسان، متناسب خواهد بود.

برای مثال، سرعت متوسط الکترون در حدود ۴۳ بار ((i.e., √۱۸۴۰ بیشتر از سرعت یک پروتون است. اگر یونهای مثبت در پلاسما از یک پروتون تک سنگینتر باشند، بر همین اساس تفاوت سرعتهایشان بیشتر خواهد شد.

به علاوه، بر طبق اصل پایستگی اندازه حرکت، الکترون تمایل دارد که در انرژی جنبشی خود نسبت به یونی که در برخورد بین دو ذره تغییر انرژی دارد، متحمل تغییر بزرگتری شود.

نتیجه سرعت بالاتر الکترونها در برهم کنشهای سریع، به معنی این است که الکترونها در بین خودشان خیلی سریعتر از یونها به تعادل ترمودینامیکی (در دمای یکسان) می رسند. هر افزایشی در انرژی جنبشی، چه از طریق برخورد یا دریافت انرژی خارجی، خیلی به سرعت بین الکترونها تقسیم می شود.

با توجه به این علل، تفاوت دمای الکترون با دمای یون عادی است. اغلب دمای الکترون نسبت به یون یا دمای محیط، بیشتر خواهد بود. این خصوصا در پلاسماهای یونیزه شده ضعیف جایی که یونها بیشتر نزدیک دمای محیط اند معمول است، در صورتی که الکترونهایی که با سرعت بیشتری حرکت میکنند، دمای بیشتری دارند.

در پلاسما دما اغلب به عنوان پتانسیل حرارتی بیان می شود که با افت پتانسیل (تغییر در ولتاژ) معادل است که میان ذرات باید سقوط کند تا همان مقدار انرژی را بدست بیاورد پس از آن انرژی جنبشی میتواند با الکترون ولت eV نمایش داده شود.

هر چه پلاسما داغتر باشد، الکترونها و یونها با سرعت بیشتری در حرکت حرارتی تصادفی حرکت می کنند و همچنین پتانسیل بالاتری دارند. پتانسیل یک الکترون ولت معادل دمای ۱۱۶۰۶٫۵ کلوین است. ذرات با قدر و اندازه ی بالاتری از پتانسیل در فضا هستند.

سرعت بالای الکترونها به ویژه در فهم جنبه های زیادی از رفتار پلاسما، شامل کهکشانهای رادیویی، جتهای ستاره وار و عظیم کهکشانی، و تولید تابش سینکروتون و اشعه های کیهانی مهم است.



۲٫۵- گسترش سطح غلافها

اگر لوله ی آزمایشگاه یا لوله ای دیگر محتوی پلاسما باشد، الکترونها و یونهایش با دیواره های لوله با فرکانسی متناسب با سرعتشان برخورد خواهند کرد و در برخورد، ذرات جذب دیواره ها می‌شوند.

الکترونها سرعت بیشتری نسبت به یونها دارند، تعداد برخورد الکترونها نیز نسبت به تعداد برخورد یونها بیشتر خواهد بود. در نتیجه دیواره لوله بار منفی خواهد گرفت.

هر بار که بار منفی روی سطح زیاد میشود، الکترونهای وارد شده تمایل دارند که از طرف سطح دفع شوند. فقط آن الکترونهایی که سرعت مناسبی برای غلبه بر دافعه ی اعمال شده از طرف سطح را داشته باشندمی توانند با سطح برخورد داشته باشند. بار منفی سطح تا زمانی افزایش پیدا خواهد کرد که تعداد الکترونهای ضربه زننده به سطح با تعداد یونهای مثبت وارد شده یکی شود. پلاسما و سطح به تعادل یا حالت پایدار و یکنواخت خواهند رسید.

در حالت تعادل، فقط پر سرعتترین الکترونها میتوانند از میان شیب منفی پتانسیل ( منفی گرادیان پتانسیل) از سطح بگذرند. بیشتر الکترونها از نزدیک شدن به سطح بازداشته خواهند شد. این نتایج در لایه پلاسما نزدیک سطح در جایی که تعداد یونها بیشتر از الکترونهاست بدست میاید. این لایه های مثبت به اسم “غلاف دبای” شناخته شده اند.

اثر مشابه در سطحی که با اتصال به منبع پتانسیل (مثل باتری) باردار شده است، دیده میشود.بارهای سطحی بارهای مشابه را دفع میکنند در پلاسما، و آنها را به سمت یک پوشش با بار متضاد، به عقب میرانند.

۵٫۳- وسعت یک غلاف

سطح غلاف، مرز فیزیکی قطعی و روشنی ندارد ولی می تواند انتهای جایی که  پتانسیل منفی سطح و مثبت غلاف بر هم اثر می کنند فرض شود، که پتانسیل خود پلاسما به تعادل برسد. به عبارت دیگر، مرز غلاف جایی است که پتانسیل فقط به قدر مناسب برای مقابله ی الکترونها با انرژی معادل پتانسیل پلاسما ست.

برای مثال اگر پتانسیل پلاسما ۱V+ باشد، پس مرز اسمی پتانسیل -۱ V  خواهد داشت. توضیحات به این شرح است : مرز ، پتانسیل منفی دارد چون غلاف باید الکترونها ی برخوردکننده را دفع کند. الکترونها در پلاسما انرژی جنبشی ۱eV دارند. بنابراین، غلاف برای جلوگیری از رسیدن الکترونهای برخوردکننده به سطح، پتانسیل -۱V لازم دارد.

این درست مثل غلتاندن یک توپ به بالای یک تپه است. اگر توپ انرژی جنبشی کافی داشته باشد، به قله خواهد رسید و اگر نداشته باشد، توپ قسمتی از مسیر را خواهد پیمود و بعد از یک توقف دوباره به سمت پایین میغلتد. پتانسیل غلاف نظیر ارتفاع تپه است.

دیده میشود که غلاف لبه‌ی “سخت و محکمی” ندارد و در حقیقت میدان پتانسیل از سطح منفی به وجود میاید و تا بعد از مرز غلاف ادامه دارد. با این حال، ممکن است مرز به عنوان نقطه ای که در آن قسمت سطح منفی به طور موثر به وسیله غلاف خنثی شده باشد، در نظر گرفته شود چون الکترونها با پتانسیل پلاسما در همان نقطه در پلاسما “منعکس” میشوند.

شیمیدان آمریکایی دارنده جایزه نوبل، ایروینگ لانگمویر، متدهای اندازه گیری و مشاهدات در مورد فعالیتهای پلاسما را گسترش داد.

۴٫۵- اجسام باردار در پلاسما

غلافهای مشابه در اطراف هر جسم باردار در پلاسما ، جایی که پتانسیل جسم با خود پلاسما متفاوت است، شکل میگیرند . پلاسما از طریق تشکیل یک پوشش دور جسم خارجی، آنرا ایزوله میکند. همان طور که یک غلاف تمایل برای منزوی کردن سطح با بار منفی دارد، تمایل خواهد داشت که سدی برای میدان الکترواستاتیک در برابر بارهای بیگانه و خارجی نیزایجاد کند. سرانجام جسم باردار با جذب بار نا هم نام خنثی خواهد شد.

اگر به جسم باردار به طور مصنوعی بار مثبت یا منفی از یک منبع خارجی مثل باتری، بسته به نوع بار، یون یا الکترون داده شود، جذب جسم خواهد شد و جریان عبور خواهد کرد. با محاسبه دقیق محدوده ولتاژ جریان، اندازه گیری پتانسیل پلاسما نیزبه خودی خود ممکن می شود. یک دستگاه مانند کاوشگر لانگمویر را که به نام خود ایروینگ لانگمویر (۱۸۸۱-۱۹۵۷) نام گذاری کردند.

جریان از بادهای خورشیدی میتواند در سیارات با میدان مغناطیسی دیده شود که دارای “قله” قطبی یا “حفره” اند که ذرات بارداررا به سمت پایین و وسط جسم هدایت می کند، شفق های قطبی و نور قرمز تولید شده در اتمسفر فوقانی اینگونه تولید میشود.

Auroral-oval-time-lapse-UV-550x378

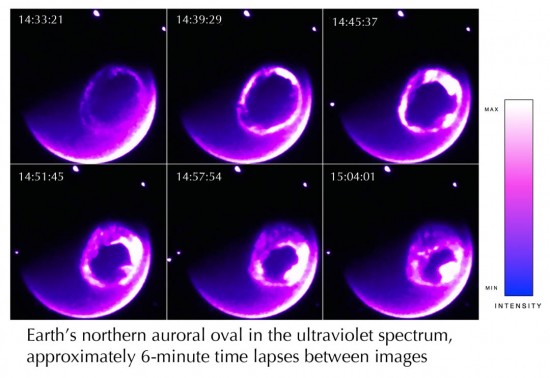

در این عکس ناسا که با نور فرابنفش گرفته شده، در یک زمان نیم ساعته، سپری شدن سیر تکاملی شفق بیضی گون، دیده میشود. (رنگ غیر واقعی)



در مقیاس کوچکتر، تعدادی از قمرهای سیاره ای در مدار انباشته از پلاسما ، با ذرات بارداری که از نواحی قطبی قمرها در امتداد خطوط میدان مغناطیسی و از “نقاط داغ” که در بیضی شفق سیارات بزرگتر میباشد، گردش می کنند. مثل گانیمید ، اروپا (یکی از اقمار مشتری) Io در مشتری، انسلادوس در زحل و احتمالا اورانوس و نپتون نیزازین دست اقمار هستند.

IoJupiter-ring-current-image1

میدان Io مشتری با جریان قطبی یا “لوله های فلوی مغناطیسی” همراستاست

Saturn-Enceladus-flux-tube-dgm

زحل و اتصال قطب الکتریکی قطب آن به انسلادوس. اندازه گیری سطح مقطع جریان

۵٫۵- تشکیل سلول در پلاسما

اثر مشابهی نیز بین دو ناحیه ی نزدیک پلاسما با خصوصیات متفاوت اتفاق می افتد. مثلا دو ناحیه ممکن است دما، چگالی، یا درجه یونیزاسیون متفاوتی داشته باشند. در این حالت، توزیع سرعت های مختلف در این دو منطقه غلاف دوگانه ای در مرز تشکیل خواهد داد که به موجب آن هر ناحیه خودش را از دیگری جدا می کند.

غلاف دوگانه شامل لایه های نازک نزدیک به هم با بار مثبت و منفی است که به وسیله فاصله نسبتا کمی از هم جدا شده اند. این یک نوعی از لایه های دوگانه است. چون هیچ جریان خارجی در گیر نیست، غلافها بین ناحیه های مختلف پلاسما به اسم لایه های دوگانه بدون جریان (CFDL) شناخته شده شده اند. لایه های دوگانه و غلافها پدیده های مشهوری در دینامیک پلاسما اند که در کتابهای درسی شرح داده شده و بهترین توصیف آن در ویکی پدیا، بررسی معادله Vlasov-Poisson است:

“در کل توزیع پلاسما در نزدیکی لایه های دوگانه لزوما غیر ماکسولی هستند. از این رو غیر قابل دسترس به مدل های سیال اند. برای تحلیل کردن کلیت لایه های دوگانه، پلاسما باید با استفاده از تابع توزیع ذرات که تعداد ذرات نوع α که سرعتی در حدود v دارند و در نزدیکی مکان x و زمان t واقع اند را توضیح می دهد، توصیف شود.”

توزیع ماکسول-بولتزمن، از ویکی پدیا: توزیع ماکسول-بولتزمن برای گازهای ایده ال نزدیک به تعادل ترمودینامیکی با اثر کوانتومی ناچیز و سرعت های غیر نسبیتی اعمال میشود.این توزیع، تئوری جنبشی گازها را شکل میدهد که خیلی از خواص بنیادی گازها، شامل فشار و پراکندگی را توضیح می دهد.”

اهمیت مرجع فوق به این دلیل است که معادلات قراردادی هیدرودینامیک و مغناطیسی (MHD) جریان سیال برای توصیف ریاضی دقیق و کامل و منطقی از دینامیک پلاسما کافی نست. در نتیجه متدهای محاسباتی به نام ذرات در سلول (PIC) شبیه سازی شده، برای مدل سازی پلاسما در سیستم های عظیم کامپیوتری موازی (رایانش موازی) در سال ۱۹۸۰، توسه یافت.



۶٫۵- شکل گیری لایه های دوگانه ی بدون جریان (CFDL  )

دیدیم که CFDL  ها بین ناحیه های پلاسما با مشخصه های گوناگون شکل میگیرند. به عنوان مثال، اثر تفاوت دما را در نظر میگیریم (در الکترون ولت- رجوع شود به قسمت ۱٫۵)

این باعث ایجاد شدن یک میدان الکتریکی می شود، که به الکترون ها در جهت برگشت به منطقه ی گرمتر شتاب خواهد داد. یک جریان خالص از الکترون ها به سمت منطقه ی سرد تا ساخته شدن میدان الکتریکی ادامه خواهد داشت، تا بین تعداد الکترون های منطقه گرمتر که به سمت منطقه سردتر حرکت می کنند و تعداد الکترون هایی که به وسیله ی میدان الکتریکی در جهت برگشت به ناحیه ی گرم شتابدار شده اند تعادل برقرار شود.

نواحی نازک نزدیک مرز، شامل یون ها یا الکترون های اضافی، یک لایه ی دوگانه در مرز تشکیل می دهند ،که دارای یک میدان الکتریکی و افت پتانیسل پیوسته بر روی آن است.

تشکیل غلاف ها در مرزها بین مناطق مختلف پلاسما سلول هایی از پلاسما درست می کند. این عمل تشکیل سلول (cellularization) تعریف مشخصه ای از رفتار پلاسما ست یکی از دلایلی که نمی توان قانون گازها را برای پلاسما به کار برد، این است که؛ گازها به این شکل رفتار نمیکنند.

Screen-shot-2011-11-11-at-8.19.23-PM-280x289

عکس لایه های دوگانه از “مروری بر لایه های دوگانه ” موسسه رویال سوئد Lars P. Block استکهلم، فیزیک نجومی و علوم فضایی، جولای ۱۹۷۷

Screen-shot-2011-11-15-at-2.00.50-PM-280x355

“در فیزیک لایه های دوگانه ی نسبیتی”، گروه فیزیک پلاسما، موسسه رویال فناوری، استکهلم، فیزیک نجومی و علوم فضایی، ۱۹۸۲٫

۵٫۷- شباهت به مکانیک سیالات

در نگاه اول، لایه های دوگانه (DL ) چیزی شبیه موج ضربه ای در دینامیک سیالات ( یا همان هیدرودینامیک ) به نظر می رسند. در حقیقت یک لایه ی دوگانه ویژگی های مشترکی بایک موج ضربه ای دارد، که در آن، نواحی با مشخصه های مختلف از هم  جدا شده اند و در راستای شتاب دادن به محیط عمل میکنند.

هر چند در مورد DL  ها شتاب در نتیجه ی میدان الکتریکی قوی که بین دو لایه با بارهای متضاد وجود دارد، ایجاد می شود. چون نیروی میدان الکتریکی به بار ذرات بستگی دارد، یون ها و الکترون ها در مسیر های معکوس شتاب می گیرند. ذرات خنثی به هیچ وجه به وسیله ی میدان الکتریکی شتاب دار نمی شوند ولی ممکن است از طریق اثرات چسبناک و یا اثرات دیگر آهسته به دنبال ذرات دیگر کشیده شوند.

توجه کنید که تشکیل لایه های دوگانه نمی تواند به طور موثر به وسیله ی تجزیه سیال، مثل تولید الکتریسیته به وسیله ی حرکت سیالات در میدان مغناطیسی(MHD) شکل بگیرد، زیرا این وابسته و ناشی از حرکات جداگانه ی ذرات است، و ناشی از حرکت بخش عمده ای از پلاسما نیست.

همانطور که خواهیم دید، لایه های دوتایی یکی از مهمترین ویژگی های خودسازماندهی پلاسما ی کیهانی است.

DL-diagram

تصویر اقتباس شده از منابع فوق برای نشان دادن روابط شارژ و پتانسیل میدان الکتریکی در یک  DL، J. Johnson ، ۲۰۱۱٫

مقدمه ی کلی در مورد فیزیک پلاسما در ویکی پدیا شامل خواص، پدیده ها و مدل های ریاضی می باشد. مقالات ویکی پدیا اغلب مقالات خوبی هستند ولی مثل تمام چیز های دیگر می تواند گاهی غیر فابل اعتماد یا نا کامل و یا ویرایش شده با اهداف سود دار باشند. پس همیشه با احتیاط و توجه مقالات ویکی پدیا و منابع دیگر را ارزیابی کنید.
